SKH-51工具鋼
聯(lián)系電話：0769-88002184 郭先生：13729920392
0769-88002174 安小姐：13267267503
傳真：0769-88002194 QQ：3309438629
原材料的品質(zhì)將決定加工的成品是否可靠，好材料加工的成品才更具競爭力，差的材料雖然便宜，但會令您丟失客戶，所造成的損失要遠(yuǎn)高于成本，耀全特鋼出貨都可提供原廠質(zhì)保書，出品可溯源。
SKH51高速鋼介紹
SKH-51，別名高速鋼，又名風(fēng)鋼或鋒鋼，意思是淬火時即使在空氣中冷卻也能硬化，并且很鋒利。它是一種成分復(fù)雜的合金鋼，含有鎢、鉬、鉻、釩、鈷等碳化物形成元素。

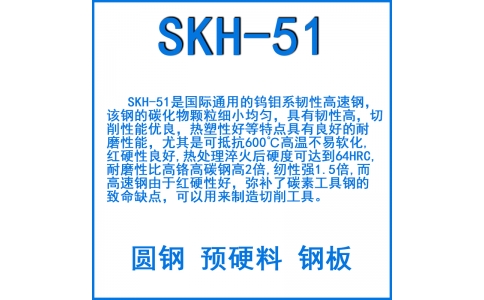

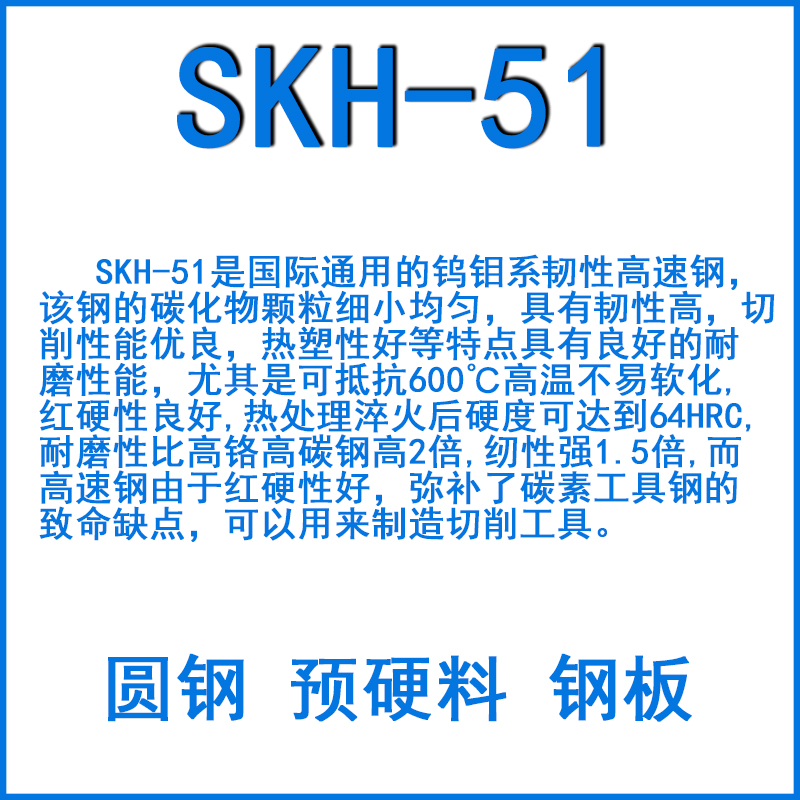

SKH-51是國際通用的鎢鉬系韌性高速鋼，該鋼的碳化物顆粒細(xì)小均勻，具有韌性高，切削性能優(yōu)良，熱塑性好等特點具有良好的耐磨性能，尤其是可抵抗600℃高溫不易軟化,紅硬性良好,熱處理淬火后硬度可達(dá)到64HRC,耐磨性比高鉻高碳鋼高2倍,紉性強1.5倍,而高速鋼由于紅硬性好，彌補了碳素工具鋼的致命缺點，可以用來制造切削工具。
類似材料有日立金屬的YXM1高速鋼。
SKH51高速鋼化學(xué)成分
元素 | 碳C | 鎢W | 硅/矽Si | 鉻Cr | 鉬Mo | 釩V |
含量 | 0.85 | 5.8 | 0.45 | 4 | 4.8 | 1.8 |
SKH51高速鋼性能
1、鉬系高碳含鈷超硬型高速工具鋼，硬度高，可達(dá)61-64HRC，熱硬性好，高溫硬度高，容易磨削。
2、但韌性稍差，淬火時溫度應(yīng)采用下限。
3、高紅熱硬度、高耐磨耗性與切削能力。
4、高沖擊韌性、晶粒細(xì)致均勻，韌性高。
5、鎢鋼高速度鋼，宜于制造強力切割用耐磨，耐沖擊各種工具
SKH51高速鋼加工處理
鍛造： 900℃-1100℃
熱軋、鍛制、冷拉鋼棒、以退火狀態(tài)交貨。熱軋、鍛制鋼棒以退火+其他加工方法(剝皮、輕拉、磨光或拋光等)加工后交貨 。
退火：加熱至800-880℃，在此溫度中停留2-4小時，在爐中任其緩冷。
淬火：先預(yù)加熱至550-600℃，次加熱至950℃，再加熱至1220-1240℃；或者1200℃-1220℃。在油中淬硬，但油溫必須先保濕40-60℃（1一般工具；2形式復(fù)雜式需要韌性之工具）。
回火：加熱至550-570℃，在此溫度中停留，然后在靜止空氣中冷卻，回火必須重復(fù)二次。硬度：退火后硬度255HB以下，淬火后回火硬度64HRC以上。
SKH51高速鋼用途
SKH-51模具鋼材為鎢鋼高速度鋼，宜于制造強力切割用耐磨，耐沖擊各種工具，高級沖模，螺絲模，較需韌性及形狀繁雜工具，銑刀，鉆頭等。
另有以下用途：
1、刀具業(yè)：刮刀、滾齒刀、銑刀、鉆頭等
2、鍛造業(yè)：鍛造模具
3、螺絲業(yè)：六角等打頭成型模、牙攻、沖頭
聯(lián)系電話：0769-88002184 郭先生：13729920392
0769-88002174 鄭小姐：13537317067
傳真：0769-88002194 QQ：3309438629
